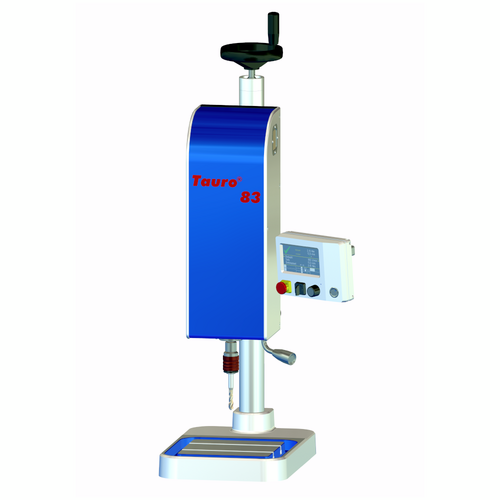

Tauro 83 M2 - M10

Tauro 83

Die Tauro 83 vereint eine bisher nicht erreichbare Vielfalt an Funktionen und Prozessüberwachung in einer Gewindebearbeitungsmaschine. Die Einsatzgebiete sind von der Einzelfertigung bis hin zur automatisierten Großserie. Der überwachte Servoantrieb sorgt für eine hohe Dynamik mit sehr gleichmäßigem Lauf. Das Schnellwechselsystem mit Werkzeugaufnahme ermöglicht einen Werkzeugwechsel innerhalb von Sekunden. In Kombination mit einem Spindelvorschub können sämtliche Maschinen des Typs Tauro auch automatisiert werden.

Für weitere Informationen wenden Sie sich bitte direkt an uns.

Kontaktanfrage

  • Sprache: Deutsch, Englisch, Spanisch (weitere auf Anfrage)
  • Bedienung: Menügeführte über Drehknopf und Taster
  • Anzeige: farbiges 4,3“ TFT–Display mit grafischer Qualitätsauswertung
  • Tiefeneinheit: mm / inch
  • Drehmomentüberwachung mit Istwertanzeige
  • Unabhängig von Gewindeart und Gewindesteigung
  • Bearbeitungsprogramme: Gewindeschneiden, Gewindeformen, Gewindebearbeitung bis Grundberührung mit Tiefentoleranz, Gewinde nachschneiden mit Anschnittüberwachung, Gewinde- Buchsen und Einsätze, Schrauben eindrehen, Gewindelehren
  • Entspanprogramme
  • Qualitätsüberwachungen einzeln parametrierbar: Drehmomentfenster, Lunker-Erkennung, Tiefentoleranz, Werkzeugverschleiß
  • Startprogramme: Start mit Startknopf, Start bei Werkstücknullpunkt, Start bei Drehmomenterkennung (automatische Nullpunkterkennung mit rotierender Spindel)
    Alle Startprogramme sind mit Vorschub für Spindelzustellung* kompatibel.
  • Antrieb: Rechts– und Linkslauf umschaltbar
  • Rücklaufprogramm: Geschwindigkeitsvariabel 20% - 1000% (max. Drehzahl)
  • Parameterdatenbank: 99 Parameterdatensätze
  • Zähler: Tageszähler, Teilezähler, Stückzahlzähler, i.O. / n.i.O mit nachfolgender Sperre einstellbar
  • KSS-Programme: Kühlschmierstoff – und Ausblasprogramme optimiert für Minimalmengenschmiertechnik
  • Schaltfunktionen für Leistungsausgänge*, z.B. pneumatischer Spannstock 24 V DC / 3,6 W
  • Digitale Ein– / Ausgänge* für Automatisierung mit vorbelegten Funktionen

*Optionen / Zubehör

Gewindekapazität Gewindeschneiden
(AlMg4,5Mn / 3.3547)		 M2 – M10; Grundloch 2,0 x D
Gewindekapazität Gewindeschneiden
(X6CrNiMoTi17-12-2 / 1.4571)		 M2 – M8; Grundloch 1,5 x D
Drehmomentbereich stufenlos 0,30 – 8,30 Nm
Drehzahlbereich stufenlos 50 – 2400 U/min
max. 2000 U/min ab 6,80 Nm
Modularer Aufbau
(3–teilig)		 – Antriebseinheit
– Bedien– und Anzeigeeinheit
– Steuereinheit
Bedienung menügeführt
Anzeige 4,3“ TFT–Display, 65536 Farben
Spindel / Werkzeugaufnahme Schnellwechselaufnahme Größe 1
Ausladung 185 mm
Verfahrweg Höhenverstellung
Säule Ø / Länge / Schwenkbereich		 70 – 415 mm mit Handrad
50 mm / 750 mm / 60°
Maschinensockel (BxTxH) 260 x 400 x 45 mm T–Nut DIN 650–10
Maße Maschine (BxTxH) 382 / 450 / 980 mm
Maße Steuereinheit (BxTxH) 400 / 300 / 120 mm
Gewicht mit Steuereinheit 49 kg
Netzanschluss / Leistungsaufnahme 230 V~ / 615 W
Leistungsaufnahme Ruhezustand < 40 W
Leitungslänge zwischen den Modulen 2 m (weitere Längen auf Anfrage)
Spindelhub / Gewindetiefe 90 / 80 mm
Tiefengenauigkeit 0,1 mm
Schutzart IP54
Normen CE– / EMV–konform
Digitale Eingänge* 3 Stück 24 V
Digitale Ausgänge* 10 Stück 24 V / 3,6 W kurzschlussfest
Lackierung
RAL / Farbbezeichnung		 RAL 7035 / lichtgrau
RAL 5005 / signalblau
Qualitätsauswertung / Fehlermeldungen Anzeige mit Fehlermeldung
Auswertung und Signalton

*Optionen / Zubehör

  • Schnellwechseleinsätze Größe 1
  • Spannzangenaufnahme ER25
  • Spannzangen ER25
  • Spannzangenaufnahme ER20 mit Axialausgleich +/- 0,7 mm
  • Spannzangen ER20
  • Schnellwechseleinsätze
  • Vorschub Spindelzustellung
  • Höhenverstellung (Säule) mit größerem Verfahrweg
  • Minimalmengenschmiereinheit V2 mit Tropfendosierung, Sprühdosierung
  • Minimalmengenschmiereinheit V3 mit Tropfendosierung, Sprühdosierung und Ausblasimpuls zur Reinigung
  • Signalleiste grün, gelb, rot zur optischen Qualitätsauswertung im Blickfeld der Bearbeitung
  • Signalsäule rot, orange, grün und Hupe zur Qualitätsauswertung
  • Zusatztasten Parameterdatenbank direkte Anwahl
  • Schlüsselschalter für Bediensperre
  • Anschluss für externe Bediensperre an Bedieneinheit (Eingang 24 V DC)
  • Anschluss für externen Not-Halt und Motorsperre an Steuereinheit
  • Automationsanbindung über Digitale Ein– und Ausgänge
  • Ethernet-Schnittstelle für Steuereinheit
  • Software TauroView für PC zur Visualisierung des benötigten Drehmomentes und Optimierung der Bearbeitungsparameter
  • Kundenspezifisch angepasste Maschinensoftware
  • Kundenspezifisch angepasster Modbus für Automation
  • Kundenspezifisch angepasste Leitungslängen
  • Verstellbare Mehrspindelbohrkopfe für zwei Gewinde
  • Wandbefestigung für Steuereinheit

Zubehör
