Tauro 25 M1 - M6

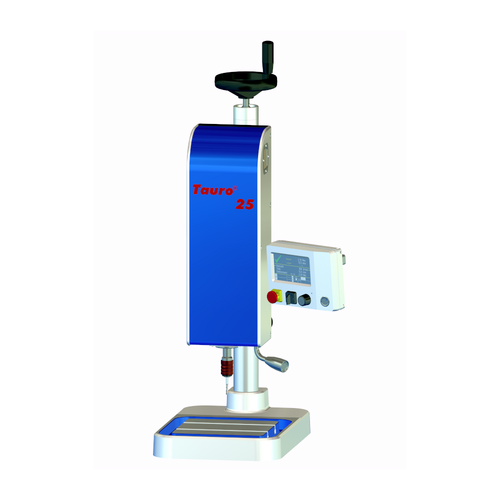

Tauro 25

Die Tauro 25 ist unser Multitalent in der Gewindefertigung bis M6. Das Qualitätsüberwachungssystem sorgt für eine prozesssichere Bearbeitung. Werkzeugbruch gehört selbst bei Grundberührung mit hohen Drehzahlen und kleinen Gewinden der Vergangenheit an. Der überwachte Servoantrieb sorgt für eine hohe Dynamik bei sehr gleichmäßigem Lauf. Durch die übersichtliche Bedieneinheit mit einem 4,3“ TFT-Display und menügeführter Benutzeroberfläche mit Ergebnissen des Bearbeitungsprozesses wird eine komfortable Bedienung ermöglicht.

Für weitere Informationen wenden Sie sich bitte direkt an uns.

Kontaktanfrage

  • Sprache: Deutsch, Englisch, Spanisch (weitere auf Anfrage)
  • Bedienung: Menügeführte über Drehknopf und Taster
  • Anzeige: farbiges 4,3“ TFT–Display mit grafischer Qualitätsauswertung
  • Tiefeneinheit: mm / inch
  • Drehmomentüberwachung mit Istwertanzeige
  • Unabhängig von Gewindeart und Gewindesteigung
  • Bearbeitungsprogramme: Gewindeschneiden, Gewindeformen, Gewindebearbeitung bis Grundberührung mit Tiefentoleranz, Gewinde nachschneiden mit Anschnittüberwachung, Gewinde- Buchsen und Einsätze, Schrauben eindrehen, Gewindelehren
  • Entspanprogramme
  • Qualitätsüberwachungen einzeln parametrierbar: Drehmomentfenster, Lunker-Erkennung, Tiefentoleranz, Werkzeugverschleiß
  • Startprogramme: Start mit Startknopf, Start bei Werkstücknullpunkt, Start bei Drehmomenterkennung (automatische Nullpunkterkennung mit rotierender Spindel)
    Alle Startprogramme sind mit Vorschub für Spindelzustellung* kompatibel.
  • Antrieb: Rechts– und Linkslauf umschaltbar
  • Rücklaufprogramm: Geschwindigkeitsvariabel 20% - 1000% (max. Drehzahl)
  • Parameterdatenbank: 99 Parameterdatensätze
  • Zähler: Tageszähler, Teilezähler, Stückzahlzähler, i.O. / n.i.O mit nachfolgender Sperre einstellbar
  • KSS-Programme: Kühlschmierstoff – und Ausblasprogramme optimiert für Minimalmengenschmiertechnik
  • Schaltfunktionen für Leistungsausgänge*, z.B. pneumatischer Spannstock 24 V DC / 3,6 W
  • Digitale Ein– / Ausgänge* für Automatisierung mit vorbelegten Funktionen

*Optionen / Zubehör

Gewindekapazität Gewindeschneiden
(AlMg4,5Mn / 3.3547)		 M1 – M6; Grundloch 2,0 x D
Gewindekapazität Gewindeschneiden
(X6CrNiMoTi17-12-2 / 1.4571)		 M1 – M5; Grundloch 1,5 x D
Drehmomentbereich stufenlos 0,10 – 2,50 Nm
Drehzahlbereich stufenlos 50 – 3000 U/min
Modularer Aufbau
(3–teilig)		 – Antriebseinheit
– Bedien– und Anzeigeeinheit
– Steuereinheit
Bedienung menügeführt
Anzeige 4,3“ TFT–Display, 65536 Farben
Spindel / Werkzeugaufnahme Schnellwechselaufnahme Größe 0
Ausladung 165 mm
Verfahrweg Höhenverstellung
Säule Ø / Länge / Schwenkbereich		 0 – 323 mm mit Handrad
50 mm / 650 mm / 60°
Maschinensockel (BxTxH) 260 x 400 x 45 mm T–Nut DIN 650–10
Maße Maschine (BxTxH) 382 / 450 / 865 mm
Maße Steuereinheit (BxTxH) 400 / 300 / 120 mm
Gewicht mit Steuereinheit 43 kg
Netzanschluss / Leistungsaufnahme 230 V~ / 615 W
Leistungsaufnahme Ruhezustand < 40 W
Leitungslänge zwischen den Modulen 2 m (weitere Längen auf Anfrage)
Spindelhub / Gewindetiefe 90 / 80 mm
Tiefengenauigkeit 0,1 mm
Schutzart IP54
Normen CE– / EMV–konform
Digitale Eingänge* 3 Stück 24 V
Digitale Ausgänge* 10 Stück 24 V / 3,6 W kurzschlussfest
Lackierung
RAL / Farbbezeichnung		 RAL 7035 / lichtgrau
RAL 5005 / signalblau
Qualitätsauswertung / Fehlermeldungen Anzeige mit Fehlermeldung
Auswertung und Signalton

*Optionen / Zubehör

  • Schnellwechseleinsätze Größe 0
  • Spannzangenaufnahme ER11
  • Spannzangen ER11
  • Vorschub Spindelzustellung
  • Höhenverstellung (Säule) mit größerem Verfahrweg
  • Minimalmengenschmiereinheit V2 mit Tropfendosierung, Sprühdosierung
  • Minimalmengenschmiereinheit V3 mit Tropfendosierung, Sprühdosierung und Ausblasimpuls zur Reinigung
  • Signalleiste grün, gelb, rot zur optischen Qualitätsauswertung im Blickfeld der Bearbeitung
  • Signalsäule rot, orange, grün und Hupe zur Qualitätsauswertung
  • Zusatztasten Parameterdatenbank direkte Anwahl
  • Schlüsselschalter für Bediensperre
  • Anschluss für externe Bediensperre an Bedieneinheit (Eingang 24 V DC)
  • Anschluss für externen Not-Halt und Motorsperre an Steuereinheit
  • Automationsanbindung über Digitale Ein– und Ausgänge
  • Ethernet-Schnittstelle für Steuereinheit
  • Software TauroView für PC zur Visualisierung des benötigten Drehmomentes und Optimierung der Bearbeitungsparameter
  • Kundenspezifisch angepasste Maschinensoftware
  • Kundenspezifisch angepasster Modbus für Automation
  • Kundenspezifisch angepasste Leitungslängen
  • Verstellbare Mehrspindelbohrkopfe für zwei Gewinde
  • Wandbefestigung für Steuereinheit
